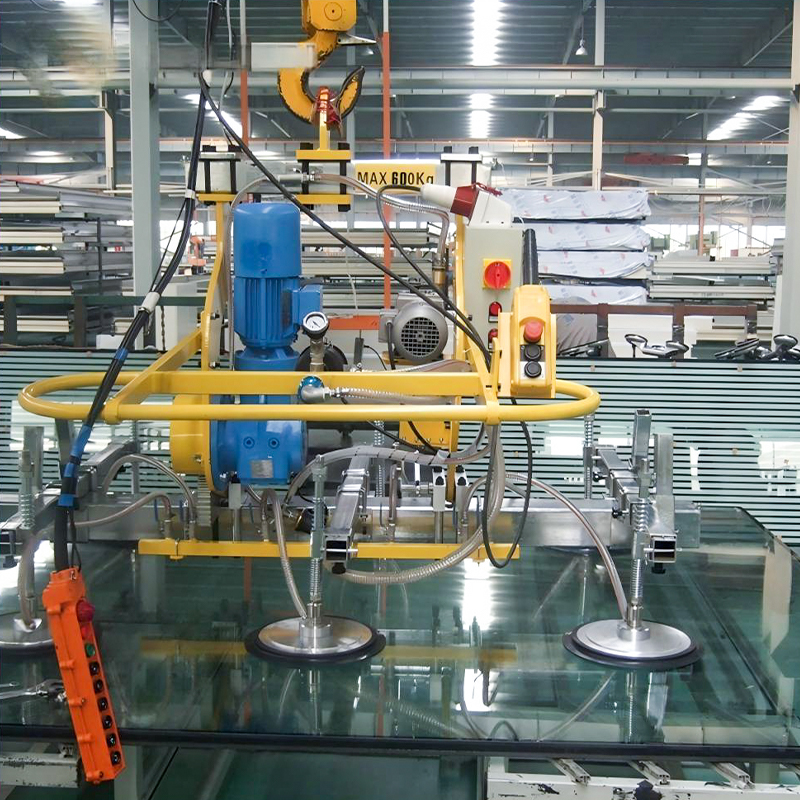

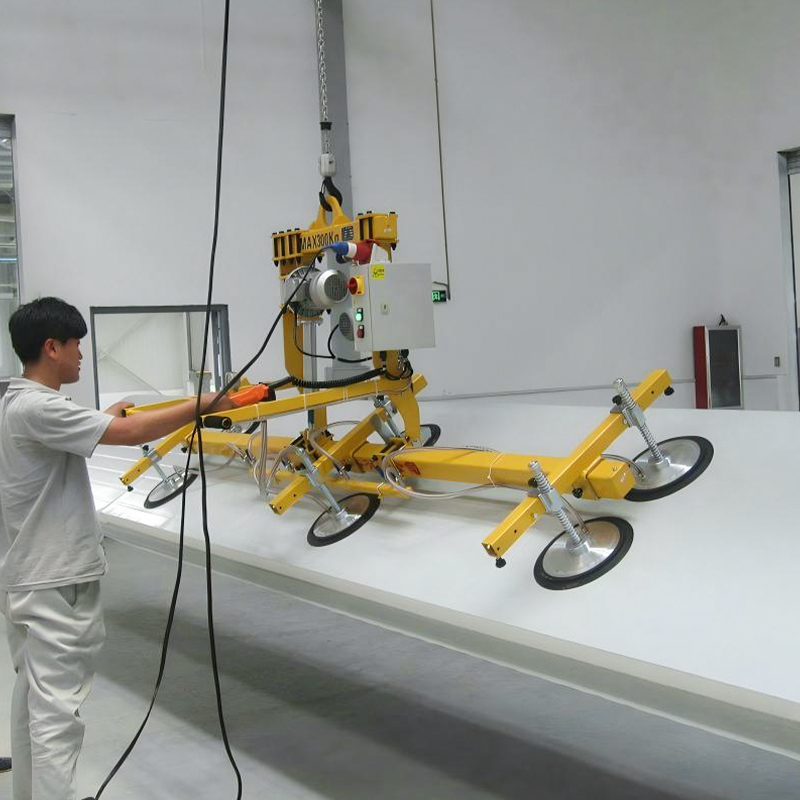

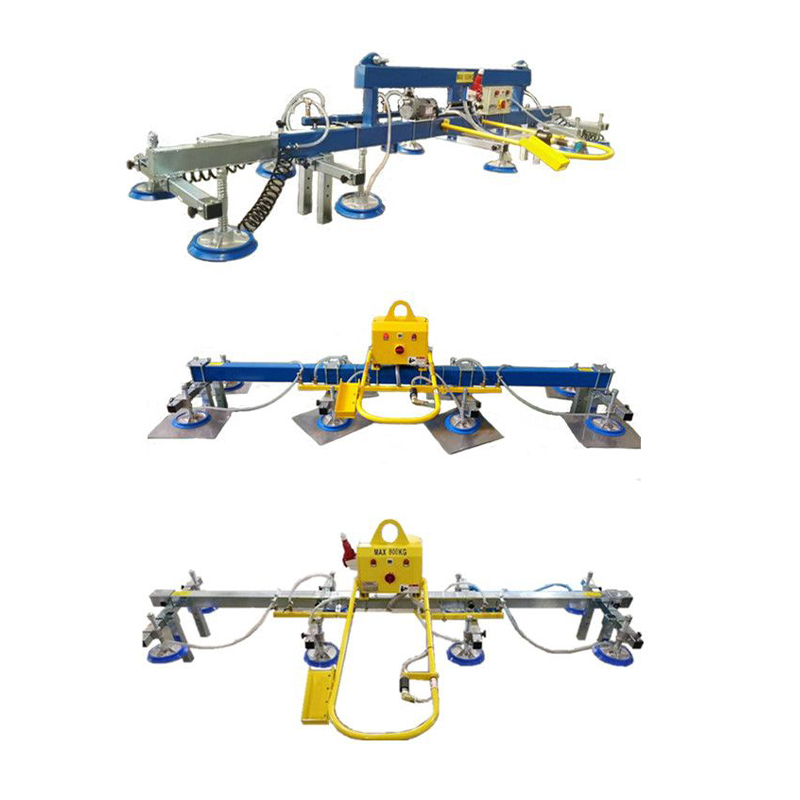

Вакуумный подъемник для листов и стекла

Определение сдерживающей силы: практические факторы безопасности для реального производства

Решения о массовых закупках часто терпят неудачу или успешны по одному пункту: являются ли выбранные вакуумное подъемное оборудование до сих пор «держится» после вибрации, на второй день появляются микроподтеки, пыльные поверхности и непостоянство оператора. Надежный метод определения размеров начинается с теоретической удерживающей силы, затем применяются консервативные коэффициенты снижения номинальных характеристик и коэффициенты безопасности, чтобы охватить реальные условия установки.

Рабочее правило оценки

• Теоретическая удерживающая сила ≈ (перепад давления) × (эффективная площадь всасывания).
• Затем уменьшите номинальные характеристики с учетом состояния поверхности, податливости чашки, смещения и динамического управления (ускорение/удар).
• Планируйте коэффициент безопасности как минимум 2:1. для стабильных, хорошо охарактеризованных нагрузок; используйте более высокие коэффициенты, когда поверхности маслянистые, текстурированные, пористые или когда путь перемещения включает быстрые старты/остановки.

В наших собственных интеграциях в JingShi мы обычно проверяем размер с помощью короткого теста «наихудшего случая»: холодный запуск, пыльная поверхность, максимальный вылет и повторяющиеся циклы, потому что именно здесь, а не в лабораторных условиях, подтверждается надежность закупочного уровня.

Уровень вакуума и расход: что следует указывать покупателям (и почему это важно)

Две системы могут показывать одинаковые показания вакуума, но вести себя по-разному при утечке. Для оптовых покупателей наиболее полезный набор спецификаций включает в себя как уровень вакуума (отрицательное давление), так и поток вакуумирования (насколько быстро система достигает и поддерживает этот вакуум при утечке).

Если на вашей линии приоритет отдается времени такта, запросите «время достижения рабочего вакуума» при определенных условиях утечки. Этот единственный показатель часто предсказывает производительность лучше, чем показатели пикового вакуума.

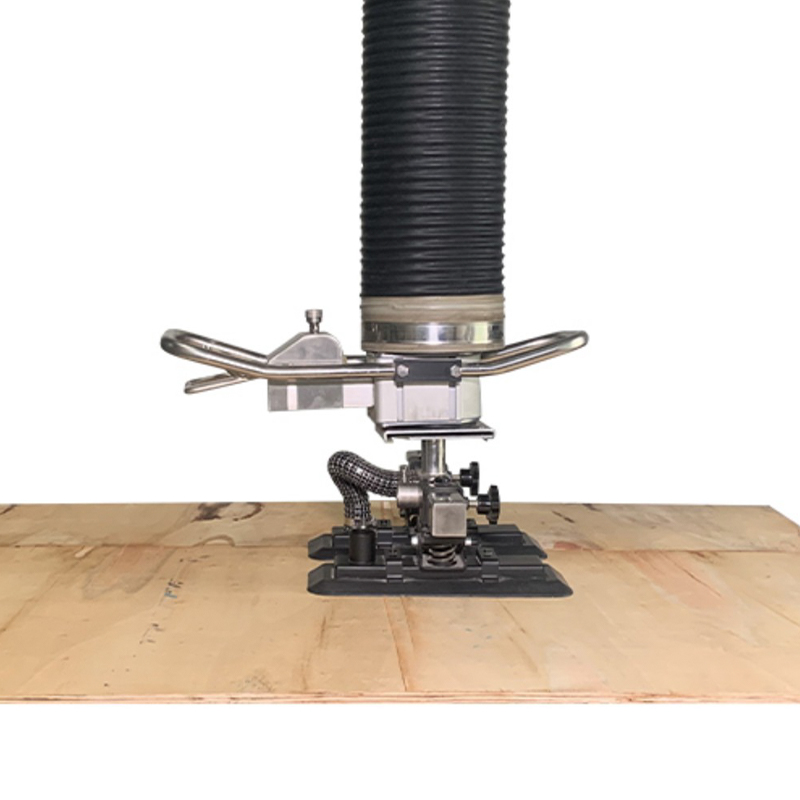

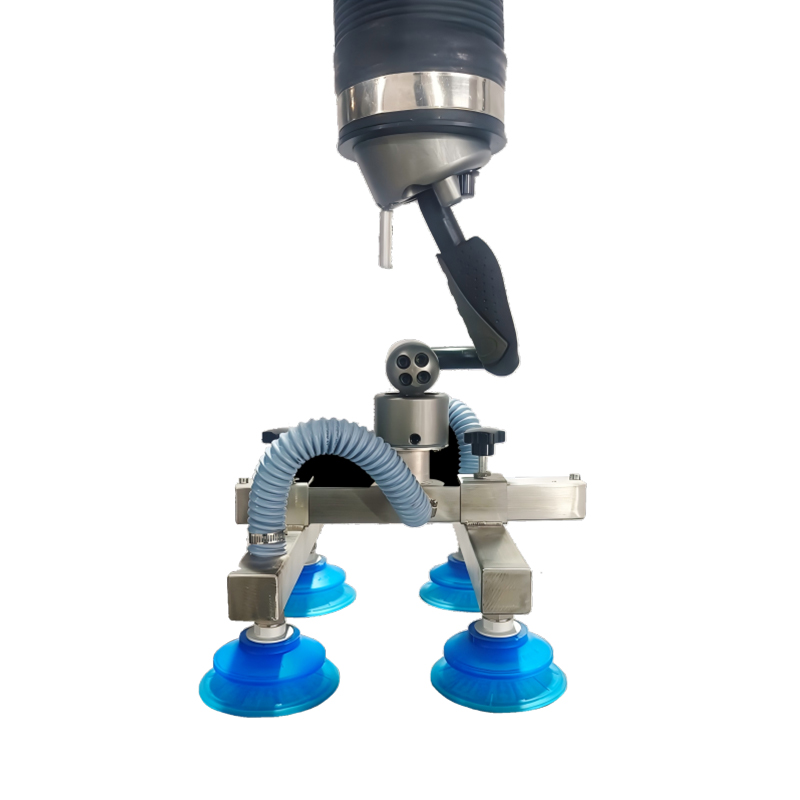

Выбор присоски: состав, форма и стратегия уплотнения кромок

При обработке листового металла выбор чашки — это инженерное решение, а не предпочтение, указанное в каталоге. Неправильный состав чашки или геометрия кромки могут снизить реальную удерживающую силу, даже если вакуумметр выглядит «хорошо», особенно на маслянистых или слегка текстурированных листах.

Факторы выбора, влияющие на время безотказной работы

• Совместимость с составами: масла, охлаждающие жидкости и чистящие средства могут затвердевать или набухать некоторые эластомеры.
• Геометрия губ: тонкие губы быстрее прилегают к гладкой пластине; профили с несколькими губами или более глубокие профили допускают мягкую текстуру и волнистость.
• Диаметр чашки в зависимости от местной жесткости: очень большие чашки могут забиваться микроволнами и протекать; несколько чашек меньшего размера могут быть более терпимыми.
• Правило краевого расстояния: Держите чашки подальше от краев листа и вырезов, чтобы избежать неожиданных утечек во время подъема.

Когда мы настраиваем компоновку, мы склоняемся к принципу «сначала надежность уплотнения», а затем оптимизируем схему для обеспечения скорости, поскольку стабильное уплотнение снижает количество сигналов тревоги, доработок и колебаний оператора во время пиковой смены.

Контроль утечек: проектирование с учетом микрозазоров, а не идеальных поверхностей

Большинство инцидентов, связанных с использованием вакуума, не вызваны полным отказом; они происходят из-за постепенного распада вакуума из-за микрозазоров (текстура поверхности, заусенцы, несовершенная плоскостность или несоосность). Надежность закупочного уровня требует активного контроля утечек.

Конструктивные меры проектирования

• Независимые зоны (сегментированные контуры), чтобы одна протекающая чашка не разрушила весь массив.
• Обратные/обратные клапаны на уровне чашки или зоны для предотвращения обратного потока, если чашка теряет герметичность.
• Вакуумные резервуары, чтобы выиграть время во время переходных процессов разделения (например, вибрации при движении).
• Приемочные испытания на утечку во время FAT/SAT не только статические тесты «удержания».

Если вы закупаете объемы, настаивайте на повторяемом контрольном списке ввода в эксплуатацию: измеренное время утечки от рабочего вакуума до порога срабатывания сигнализации, каждый раз с использованием одной и той же испытательной пластины и условий загрязнения.

Логика управления и безопасности: пороговые значения сигналов тревоги, предотвращающие нежелательные остановки

Эффективность системы мониторинга вакуума зависит от ее пороговых значений и логики реагирования. Покупатели часто просят «сигнализацию датчика вакуума», но реальная ценность заключается в том, как система реагирует на медленные утечки по сравнению с внезапной потерей уплотнения.

Рекомендуемые логические элементы для промышленного применения

• Два пороговых значения: предварительная тревога (предупреждение оператора) и критическая тревога (стратегия остановки/удержания).
• Обнаружение скорости изменений: более быстрая реакция на внезапную потерю; толерантная фильтрация мелких колебаний.
• Блокировка «разрешения на подъем»: предотвращайте подъем до тех пор, пока вакуум не станет стабильным в течение определенного времени выдержки.
• Безопасное поведение при потере питания (например, резервный объем обратных клапанов), соответствующий оценке рисков вашего предприятия.

Мы сохраняем эти настройки практичными: слишком чувствительные — вы получите неприятные простои; слишком расслаблен, и вы теряете запас прочности. Хорошо настроенная система делает и то, и другое: защищает нагрузку и защищает вашу пропускную способность.

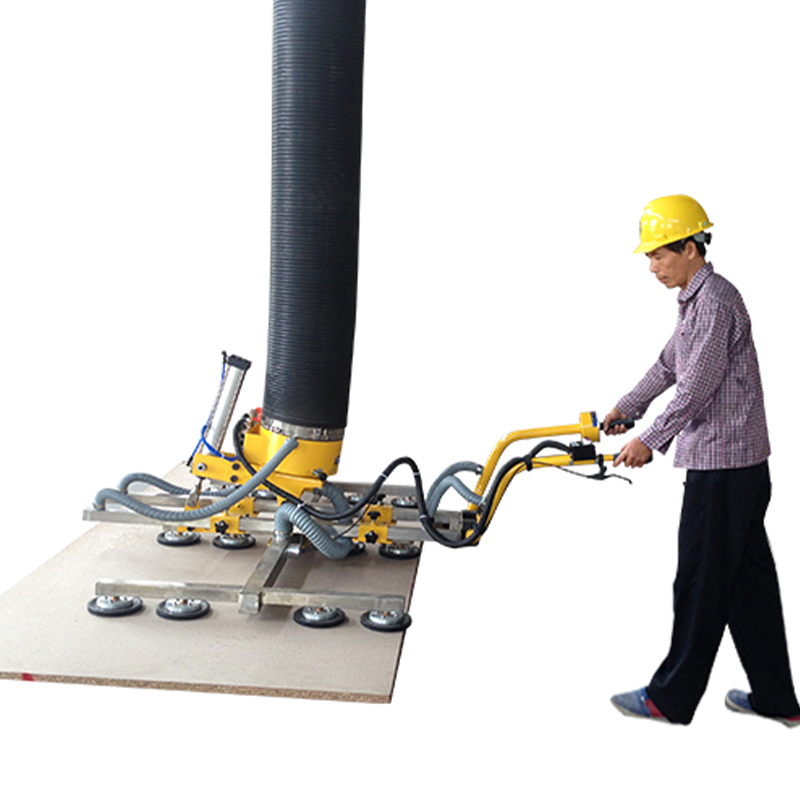

Стационарный, мобильный или портативный: выбор на основе потока, а не предпочтений

Для оптовых покупателей, оборудующих несколько отсеков, «тип» вакуумного подъемника должен соответствовать потоку материала, частоте подъема и степени изменчивости геометрии заготовки, а не просто тому, есть ли у вас в наличии мостовые краны.

Если вашей целью является межзаводская стандартизация, согласуйте взаимозаменяемые модули чашек и последовательную философию управления; это упрощает обучение, закупку запасных частей и ввод в эксплуатацию на различных объектах.

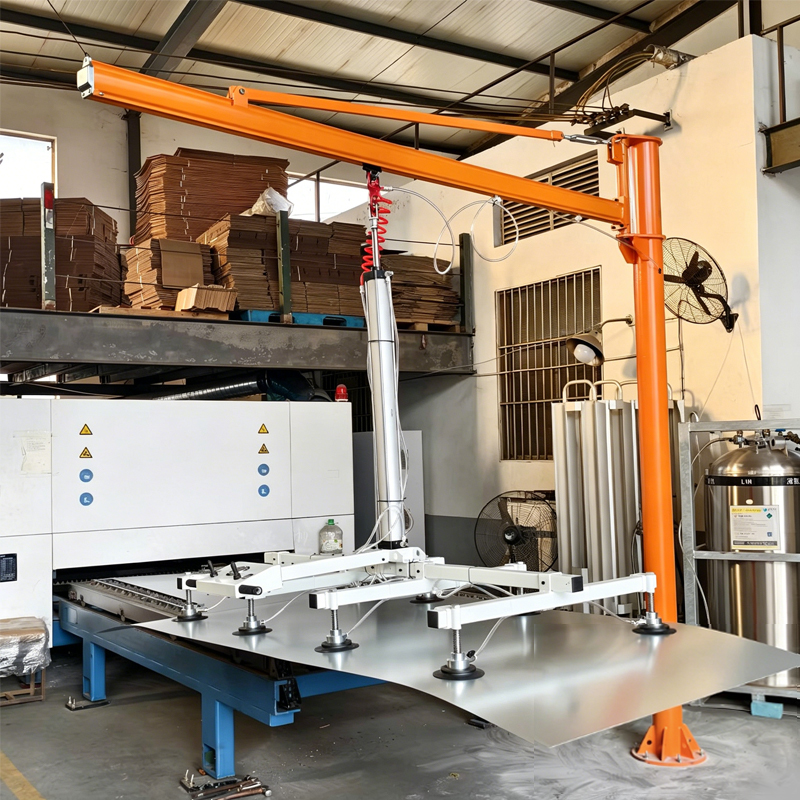

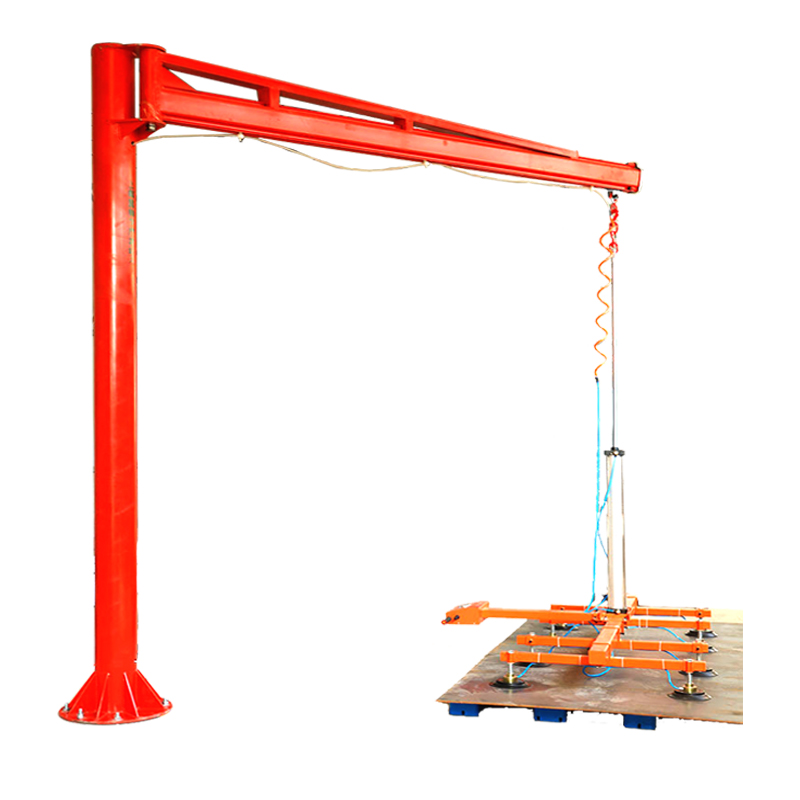

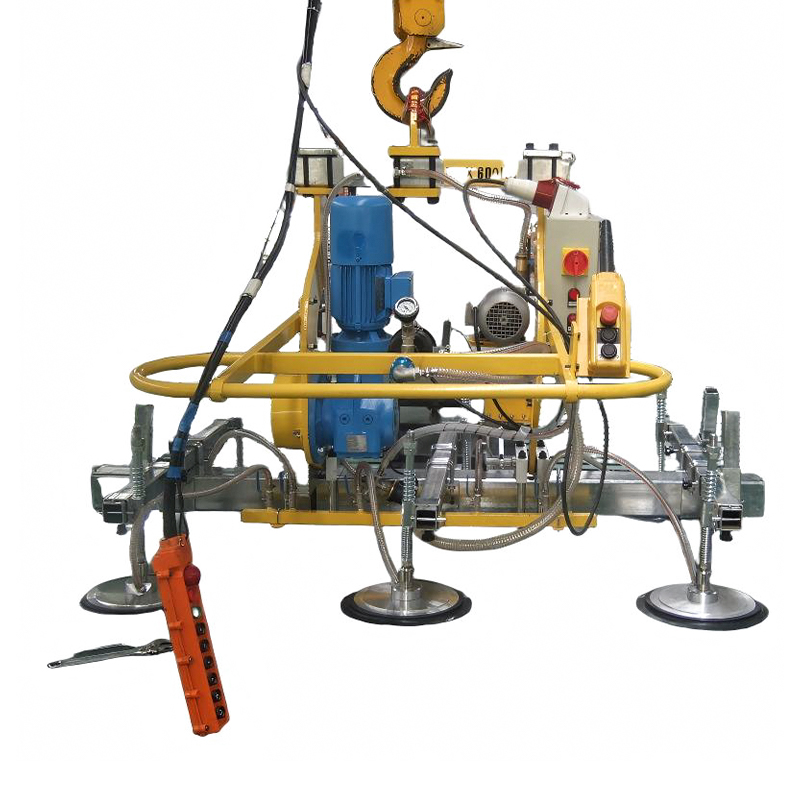

Интеграция крана и манипулятора: предотвращение раскачивания, перекручивания и внеосевой нагрузки

Когда вакуумные подъемники используются с кранами или манипуляторами, ограничивающим фактором часто является не сила вакуума, а устойчивость нагрузки. Качание и перекручивание увеличивают динамические нагрузки и могут вызвать кратковременные нарушения герметичности, особенно при работе с большими листами.

Точки интеграции, которые необходимо указать заранее

• Механические функции предотвращения вращения (поворотные замки, направляющие рычаги или модули управляемого вращения).
• Адаптируемость к центру тяжести: скользящие крюки, регулируемые поперечины или зонированные чашки для соответствия семействам деталей.
• Прокладка кабелей и шлангов, позволяющая избежать зацепок по всей высоте подъема.
• Пределы ускорения или указания оператора для снижения ударной нагрузки во время движения.

С точки зрения покупателя, в этих элементах интеграции проекты «один и тот же подъемник, разные отсеки» обычно расходятся. Стандартизируйте интерфейс, и вы стандартизируете производительность.

Поверхностная реальность: покрытия, пленки, пыль и скрытые убийцы уплотнений

Работа с листовым металлом приводит к изменчивости уплотнений, которая редко документируется на чертежах: защитные пленки, остатки порошка, микрозаусенцы, пыль, конденсат и перенос смазки. Эти факторы изменяют как трение, так и герметичность кромки чашки.

Практические меры, которые сокращают время простоя

• Определите допустимое окно состояния поверхности (например, «допускается легкая масляная пленка», но не скопление или капание).
• Если неизбежно появление заусенцев, добавьте простые этапы предварительной протирки или продувки воздухом; часто это улучшает уплотнение больше, чем увеличение размера насоса.
• Используйте чашки, предназначенные для того, чтобы выдерживать незначительную текстуру при работе с листами с рисунком, кистью или легким тиснением.
• Осмотр чашек как расходного материала : износ кромок и микротрещины могут незаметно увеличить скорость утечек.

Если вы поделитесь своими типичными обработками поверхности и пленками, мы можем соответствующим образом настроить материалы и зоны чашек — небольшой выбор здесь, как правило, приводит к значительному повышению надежности.
