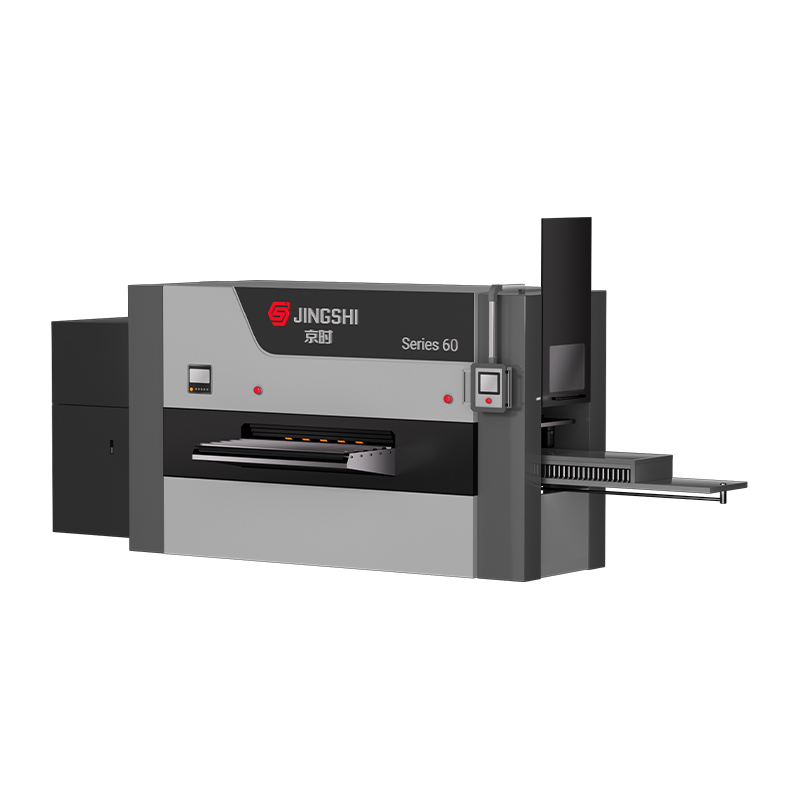

Высокоэффективная гидравлическая правильная машина с толстыми пластинами серии 60

Как диаметр и шаг ролика определяют «обрабатываемое окно»

Покупатели часто ориентируются на диапазон номинальной толщины, но практическая граница определяется соотношением между диаметром ролика, шагом ролика (межцентровым расстоянием) и пределом текучести материала. Меньшие рабочие ролики и меньший шаг увеличивают частоту изгиба, помогая устранить коротковолновые дефекты; больший диаметр увеличивает грузоподъемность и снижает риск образования пятен на поверхности более мягких сплавов.

Что следует проверить при сравнении цен на машины

• Диаметр и шаг рабочего ролика: меньший/более плотный обычно улучшает коррекцию коротких волн, но увеличивает контактное давление.
• Метод регулировки промежуточного/опорного ролика: механический или гидравлический, влияет на то, насколько хорошо машина удерживает венец под нагрузкой.
• Жесткость рамы и конструкция рулевой тяги: жесткость является скрытым фактором повторяемости при обработке высокопрочной стали.
• Стратегия защиты поверхности: для алюминия/меди спросите об обработке валков и способах очистки, чтобы свести к минимуму налипания.

Если вы поделитесь типичными марками сплавов и длинами волн дефектов, мы можем заранее подобрать конфигурацию роликов в соответствии с вашим реальным спектром дефектов вместо того, чтобы полагаться на общие метки «диапазона толщины».

Равномерность — это не один показатель: укажите, что и как вы будете измерять.

«Плоский» может означать разные вещи в зависимости от того, является ли ваш последующий процесс штамповкой, лазерной резкой или точной сборкой. В спецификациях закупок должен быть указан метод измерения (линейка, оптический, эталонный уровень натяжения, выборка КИМ), длина выборки и тип дефекта, который вы контролируете (краевая волна, центральная пряжка, набор катушек, арбалет).

Для покупателей, специализирующихся на высокоточных закупках, ключевым моментом является согласование приемочных испытаний с фактической чувствительностью последующих этапов; лучший результат выравнивания — тот, который вы можете постоянно проверять .

Сила прессования против циклов изгиба: как избежать «плоского сегодня, искривленного завтра»

Гидравлические выравниватели достигают плоскостности за счет попеременной упруго-пластической деформации. Доминируют два рычага: (1) распределение прижимной силы по набору роликов и (2) количество эффективных циклов изгиба. Чрезмерное усилие, направленное на «принуждение к плоскостности», может накапливать остаточное напряжение и приводить к последующей деформации после резки, сварки или воздействия тепла.

Конструктивное руководство по закупкам

• Попросите демонстрацию окон настроек: не один рецепт, а стабильный диапазон силы и проникновения, обеспечивающий плоскостность.
• Проверьте «стабильность после обработки»: разрежьте купоны и повторно проверьте плоскостность после продольной/лазерной резки, чтобы выявить проблемы с остаточным напряжением.
• Подтвердите многозонную поддержку: промежуточные/опорные ролики должны помочь распределить нагрузку и уменьшить локальный перегиб.

В нашей практике ввода в эксплуатацию наиболее повторяемые программы основаны на умеренное проникновение с достаточным количеством циклов изгиба , а не максимальная сила.

Гидравлическое управление с обратной связью является реальным отличием в повторяемости.

Гидравлический привод является мощным, но покупатели должны оценить архитектуру управления: само по себе управление давлением — это не то же самое, что управление силой/положением с обратной связью в точках нивелирования. Снос, температура масла и реакция клапанов влияют на повседневную стабильность больше, чем на общий тоннаж.

Вопросы, которые влияют на качество контроля в запросе цен

• Контролирует ли система зазор/проникновение (положение) роликов, усилие цилиндра или только гидравлическое давление?
• Как контролируется и компенсируется температура масла (охлаждение, настройка с учетом вязкости, процедуры прогрева)?
• Какие датчики используются (преобразователи давления, линейные весы, датчики веса) и как они калибруются?
• Существует ли управление рецептами с параметрами, привязанными к материалу, для быстрого переключения?

Для массового производства повторяемость является рычагом прибыли: стабильное управление сокращает количество доработок и простоев на последующих этапах производства . Именно на этом мы концентрируем наши решения для точного гидравлического нивелирования.

Когда «широкий» сложнее, чем «толстый»: контроль коронки и подавление краевых волн

Широкие листы часто не принимаются из-за краевой волны или центральной деформации, вызванной неравномерным напряжением по ширине. Речь идет не столько об общей силе, сколько о том, как машина поддерживает постоянный изгиб по ширине под нагрузкой. По этой причине существуют промежуточные и опорные ролики: для стабилизации рабочих роликов и управления поведением кроны.

Что проверять для широких программ материалов

• Соотношение ширины и толщины: высокие соотношения увеличивают чувствительность коронки и требуют более сильной стратегии опорных роликов.
• Поддержка зонирования роликов: большая степень детализации настройки улучшает исправление локальных проблем с краями.
• Прогиб рамы под нагрузкой: запросите данные прогиба при целевой производительности и прочности материала.

Практический вывод: указание только толщины недостаточно для напоминания об успехе в работе с широкими листами ; включите ширину, предел текучести и тип дефекта в спецификацию покупки.

Настройка с учетом материала: алюминий, медная фольга, высокопрочная сталь и титановые сплавы.

Одиночный прецизионные гидравлические правильные машины может обрабатывать множество сплавов, но оптовые покупатели получают выгоду от планирования технологических окон по семействам материалов. Различия в характеристиках текучести, упругости и чувствительности поверхности напрямую влияют на выбор роликов, требования к смазке и чистоте. Гидравлические выравниватели могут работать в экстремальных диапазонах: от 0,1 мм до 60 мм — однако методы эксплуатации не следует рассматривать как взаимозаменяемые.

Практичные подсказки по настройке по семействам материалов

• Алюминий: приоритет отдается защите поверхности и стабильному трению; избегайте захвата с помощью дисциплинированной очистки и контролируемого прижима.
• Медная фольга/ультратонкая: основное внимание уделяется отделке роликов, контролю натяжения и контролю вибрации; небольшие помехи могут отпечататься.
• Высокопрочная сталь: доминируют жесткость рамы и стратегия опорных роликов; убедитесь, что машина сохраняет настройки при постоянной нагрузке.
• Титановые сплавы: ожидайте более высокой упругости; Для обеспечения повторяемости полагайтесь на многоцикловое изгибание и постоянный контроль температуры.

Когда мы строим программы для смешанных заводов, мы рекомендуем определить рецепты, привязанные к материалам чтобы изменения были предсказуемыми.

Данные запроса предложений, которые предотвращают несоответствие и превышение технических требований (и сокращают срок ввода в эксплуатацию)

Риск оптовых закупок обычно возникает из-за отсутствия контекста процесса: поставщики либо завышают размер машины «в целях безопасности», либо занижают ее размеры, основываясь только на толщине. Краткий пакет данных обеспечивает точный выбор и сокращает время ввода в эксплуатацию.

Полный пакет данных запроса предложений часто является самым быстрым способом снизить общую стоимость проекта. — не путем выбора самой дешевой машины, а избегая несоответствий и переделок.

Техническое обслуживание, которое защищает точность: чистота масла, износ роликов и дисциплина калибровки

Точное выравнивание чувствительно к небольшим изменениям трения, геометрии роликов и реакции гидравлики. Многие «загадочные проблемы с плоскостностью» связаны с загрязнением масла, постепенным износом роликов или смещением эталонных значений измерений, а не с самой концепцией выравнивания.

Превентивные меры, сохраняющие точность

• Контроль чистоты масла: фильтрация и отбор проб уменьшают заедание клапанов и нестабильность усилия.
• Проверка роликов: отслеживайте захват поверхности, микропиттинг и изменения диаметра, которые влияют на эффективное проникновение.
• Калибровка датчика: надежная обратная связь по давлению/положению настолько же надежна, насколько надежна процедура калибровки.
• Дисциплина очистки цветных металлов: предотвращает появление дефектов на листе из-за въевшихся частиц.

С точки зрения покупателя, техническое обслуживание является частью вашей способности обеспечивать плоскостность ; его следует планировать наряду с запасными частями и обучением.

Интеграция прецизионной правильной машины в интеллектуальную производственную линию

При массовом производстве правильная машина редко остается одинокой. Наилучшая рентабельность инвестиций достигается, когда программа правки, система отслеживания материалов и последующее оборудование (разматыватель, питатель, ножницы, штабелирование, контроль) обмениваются данными. Именно здесь интеллектуальные линейные системы уменьшают изменчивость и зависимость от оператора.

Детали интеграции, которые должны указать покупатели

• Передача рецептов: идентификатор материала автоматически запускает параметры выравнивания, чтобы сократить время настройки.
• Стабильность натяжения на входе: управление разматывателем/подающим устройством влияет на кажущуюся плоскостность и повторяемость.
• Последующий цикл проверки: свяжите обратную связь по измерению плоскостности с доработкой программы (где это применимо).
• Регистрация данных: сохраняйте ключевые параметры (сила/положение, скорость, температура) для отслеживания дефектов и сокращения брака.

Являясь интегрированным производителем прецизионные гидравлические правильные машины и линейные системы, мы проектируем интерфейсы так, чтобы ваш прирост пропускной способности был реальным, а не теоретическим .

Целостность поверхности имеет значение: предотвращайте появление следов от роликов, подхватов и микроцарапин.

Крупные покупатели автомобильных запчастей, компонентов лифтов и прецизионной отделки листового металла часто отказываются от материала не из-за плоскостности, а из-за дефектов поверхности, возникших во время правки. Основными причинами обычно являются загрязнение (въевшиеся частицы), недостаточная дисциплина очистки, неправильное состояние поверхности роликов или чрезмерное локализованное контактное давление.

Практичный контроль, позволяющий сократить количество отходов, связанных с поверхностью.

• Определите допустимую шероховатость поверхности и целевые показатели отделки рабочих роликов для чувствительных сплавов.
• Внедряйте поэтапную очистку: периодическую очистку роликов протиранием/щеткой на входе во избежание скопления налипаний.
• Контролируйте контактное давление: отдавайте предпочтение настройкам, обеспечивающим плоскостность без «чрезмерного проникновения», когда поверхность имеет решающее значение.
• Планируйте обработку цветных металлов: алюминий и медь требуют более строгого контроля загрязнения, чем обычные работы со сталью.

При приемочных испытаниях включите критерии плоскостности и поверхности, чтобы линия была проверена на соответствие требованиям. полезные детали, а не просто «плоские листы» .
